מדוע שרטוטי CAD חשובים בייצור שיש בהתאמה אישית
ייצור שיש בהתאמה אישית שונה מאוד מקניית לוחות שיש סטנדרטיים. רכישת לוח מתמקדת בעיקר בצבע החומר, בעובי, בגודל ובגימור פני השטח. הזמנת ייצור מותאמת אישית חייבת לשלוט גם על מידות מדויקות, פרופילי קצה, חורים, חתכים, חריצים, התזות אחוריות, החזרות, מצעים, פריסת לוח הקיר, חרטום המדרגות, רצף ההתקנה והאריזה הסופית. עבור קונים בינלאומיים, שרטוטי CAD מפחיתים אי הבנה לפני חיתוך האבן.
בפרויקטים של בתי מלון, וילות, מסחר ומגורים, טעות ציור קטנה יכולה ליצור בעיות יקרות. יתכן שחלק העליון לא יתאים לארון. לוח קיר עשוי שלא להתיישר עם היצירה השכנה. ייתכן שגזירת כיור נמצאת במצב הלא נכון. קצה השיש עשוי שלא להתאים לעיצוב המאושר. מדרגות מדרגות עשויות להגיע עם פרט האף הלא נכון. בעיות אלו קשות לפתרון לאחר שהשיש כבר יוצר ונשלח לחו"ל.
זו הסיבה שקונים מקצועיים משתמשים יותר ויותר בשרטוטי CAD כגשר התקשורת בין מעצב, קבלן, ספק, מפעל, מתקין ולקוח קצה. שרטוטי CAD מאפשרים לכל צד לאשר את אותו מידע טכני לפני הייצור. עבור פרויקטי שיש מותאמים אישית, שרטוטים הם לא רק קובץ עיצוב. הם גם כלי בקרת רכש.
מה הקונים באמת מנסים לאמת
כאשר קונים מחפשיםייצור שיש בהתאמה אישית CAD, הם בדרך כלל לא מחפשים ספק שיש פשוט. הם מנסים לוודא אם הספק יכול להמיר שרטוטי עיצוב לחלקי אבן מוגמרים מדויקים מבלי לאבד שליטה במהלך הייצור והיצוא.
השאלה האמיתית היא: האם הספק יכול להבין את השרטוט, לבחור שיש מתאים, לייצר נכון, לבדוק לפני האריזה, לתייג כל חלק בצורה ברורה ולספק מוצרים שהמתקין יכול להשתמש בהם באתר?
ספק אמין צריך להיות מסוגל לדון לא רק במחיר השיש, אלא גם בהיתכנות הייצור, התנגשויות שרטוט, סובלנות, מגבלות גודל לוחות, מיקומי מפרקים, כיוון הורידים, חיזוק, רצף אריזה, סיכון משלוח ואחריות-אחרי המכירה. עבור קונים המנהלים פרויקטים של בתי מלון, וילות יוקרה, חללי פנים מסחריים או פיתוחים למגורים, יכולת השרשרת המלאה הזו חשובה לעתים קרובות יותר ממחיר חומר מעט נמוך יותר.
אילו מוצרי שיש ניתן לייצר משרטוטי CAD?
ניתן להשתמש בייצור שיש מבוסס-CAD עבור מוצרי אבן פנים ואדריכליים רבים. זה שימושי במיוחד כאשר הפרויקט כולל מספר חדרים, ממדים חוזרים, פרטי קצה מותאמים אישית או תיאום התקנה קפדני.
| מוצר שיש מיוצר | מיקוד ציור CAD | שימוש נפוץ בפרויקט | סיכון מפתח קונה |
|---|---|---|---|
| משטחי שיש | אורך, עומק, פרופיל קצה, גזרת כיור, חורי ברז, כיסוי אחורי | מטבחים, חדרי מלון, דירות, וילות | מיקום חיתוך שגוי או פרט קצה שגוי |
| חולצות משיש | פתח אגן, חור לברז, מחזיר קיר, התאמה לארון, קצה טפטוף | חדרי רחצה בבתי מלון, חדרי רחצה וילות, פרויקטים למגורים | אי התאמה של כיור או התנגשות בקבינט |
| לוחות קיר משיש | גודל לוח, רצף, מיקום מפרק, כיוון וריד, פריסת bookmatch | קירות לובי, חדרי אמבטיה, קירות תכונה, מקיף מעלית | אי התאמה של דפוס או רצף התקנה שגוי |
| מדרגות שיש ומדרגות | גודל דריכה, גובה הגבהה, חרטום, חריצים, עובי, כיוון התקנה | וילות, בתי מלון, מבנים מסחריים | חרטום שגוי או ממדי צעדים לא עקביים |
| אח משיש וחפצי נוי | פירוק חתיכות, פרופילים, מצנפים, פתחים, שיטת הרכבה | מגורי יוקרה, בתי מלון, פנים מועדונים | התאמת הרכבה לקויה או פירוט שביר |
כיצד CAD משנה את תהליך הרכש
תהליך רכש מבוסס-CAD מבוקר יותר מאשר חקירת אבן פשוטה. במקום לבקש רק מחירי לוחות שיש, הקונה מספק לספק שרטוטים, כמויות, העדפות חומרים, גימורים, מיקום הפרויקט ודרישות ייצור. לאחר מכן הספק בוחן האם העיצוב מעשי לייצור ולמשלוח.
תהליך זה עוזר לשני הצדדים להפחית את הסיכון. הקונה מקבל הצעת מחיר מדויקת יותר. הספק יכול לבדוק קושי בייצור לפני שהוא מתחייב למחיר ולזמן אספקה. המתקין מקבל חלקים שסביר יותר שיתאימו לדרישת האתר. מנהל הפרויקט יכול לעקוב אחר ההתקדמות לפי שרטוטים, לא תיאורים מעורפלים.

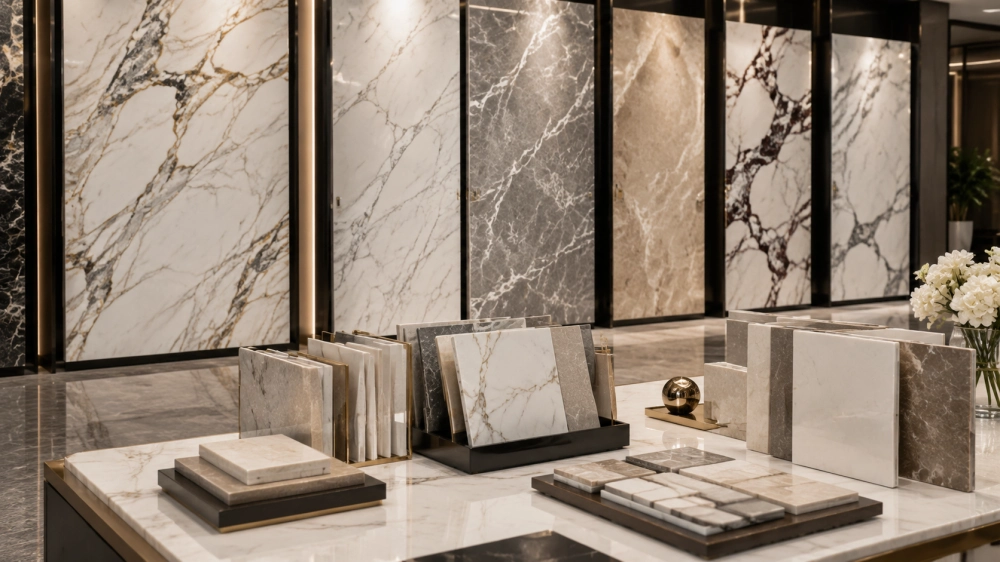

עבור קונים הזקוקים למבחר שיש רחב לפני ייצור, HRST STONE'sקטגוריית חומרי שישיכול לשמש כנקודת מוצא לבחירת שיש לבן, שיש אפור, שיש בז', שיש ירוק, שיש שחור ואפשרויות שיש טבעי אחרות המתאימות לייצור פרויקט מותאם אישית.
רשימת בדיקה ליכולות הספק עבור ייצור שיש מבוסס CAD{{0}
לא כל ספק אבן מתאים לייצור מותאם אישית-על בסיס CAD. חלק מהספקים חזקים במכירות לוחות, אך חלשים בסקירת שרטוטים, פרטי ייצור או אריזות יצוא. קונים צריכים להעריך את יכולת הספק המלאה לפני ביצוע הזמנה.
| פריט הערכה | מה קונים צריכים לבדוק | למה זה חשוב | סיכון אם מתעלמים |
|---|---|---|---|
| יכולת קריאה בציור | האם הספק יכול להבין שרטוטי CAD, מידות, חתכים והערות? | נמנע מהפקה על סמך הנחות לא שלמות. | גדלים שגויים, חורים שגויים או פרטי קצה שגויים. |
| תמיכת ציור בחנות | האם הספק יכול להכין או לשנות שרטוטי ייצור בעת הצורך? | תומך באישור ברור לפני חיתוך. | בלבול אישור ומחלוקות מאוחרות יותר. |
| ציוד ייצור | יכולת חיתוך גשרים, CNC, סילון מים, ליטוש קצוות, קידוח, פרופילים. | קובע אם ניתן ליצור צורות ופרטים מיוחדים במדויק. | קצוות מחוספסים, גזרות לא מדויקות או פרטים לא עקביים. |
| תהליך QC | בדיקת חומרים, בדיקת גודל, בדיקת קצה, פריסה יבשה, בדיקת אריזה. | תופס טעויות לפני המשלוח. | בעיות מתגלות רק לאחר ההגעה. |
| אריזות ייצוא | הגנת קצף, מגני קצוות, תוויות, ארגזי עץ מחוטאים, תוכנית העמסה. | חלקים מותאמים אישית הם שבירים וקשים להחלפה במהירות. | חלקים שבורים, תוויות שאבדו או עיכוב בהתקנה. |
תובנה הנדסית מומחה
סקירת ציור CAD: מה הספק צריך לאשר
ספק מקצועי לא צריך לחתוך ישירות שיש לאחר קבלת שרטוטים. הצעד הראשון צריך להיות סקירה. סקירה זו עשויה לזהות מידות חסרות, הערות לא ברורות, פרטי קצה לא מציאותיים, אזורי אבן חלשים, לוחות גדולים מדי או התנגשויות בין מגבלות עיצוב ותחבורה.
עבור משטחים ומשטחי איפור, על הספק לאשר את הגודל המוגמר, מידות הגזרה, דגם הכיור, מיקום חור הברז, גודל ה-backsplash, פרופיל הקצה, הקצוות המלוטשים והאם היצירה זקוקה לחיזוק. עבור לוחות קיר, על הספק לאשר את פריסת הפנל, רוחב המפרק, כיוון התאמת הספרים, מערכת העוגן או הדבק, רצף ההתקנה ותווית הארגזים. עבור מדרגות, על הספק לאשר את עומק הדריכה, גובה הגבהה, פירוט החרטומים, מיקום החריץ וכמות לפי מפלס הרצפה.
כאשר הפרויקט כולל חיפוי קירות או לוחות אבן, הקונים יכולים גם לעיין בתוכן-טכני הקשור להתקנה כגוןשיטות התקנת קיר אבןכדי להבין מדוע יש לדון בגודל הלוח, מצב הגיבוי, בקרת המפרק ורצף ההתקנה לפני הייצור.
מ-CAD לייצור: זרימת עבודה מומלצת
זרימת עבודה ברורה עוזרת לקונים להפחית את סיכוני המקור ומשפרת את התקשורת בין הספק וצוות הפרויקט. התהליך הבא יכול לשמש עבור פרויקטי שיש מותאמים אישית בבתי מלון, וילות, מסחר ומגורים.
| שָׁלָב | פעולת קונה | פעולת ספק | מַטָרָה |
|---|---|---|---|
| 1. הכנת בירור | שלח ציורים, העדפת חומר, כמות, יעד, ציר זמן. | בדוק את ההיקף ושאל שאלות טכניות. | הימנע מתמחור מעורפל ופרטים חסרים. |
| 2. בחירת חומרים | אשר את צבע השיש המועדף, הגימור וסגנון העיצוב. | המליצו על לוחות מתאימים ושלחו תמונות או סרטונים. | התאם את כוונת העיצוב עם החומר הזמין. |
| 3. אישור ציור | אשר גדלים סופיים, קצוות, גזרות, פריסה והערות. | הכן שרטוטי חנות או אישור ייצור במידת הצורך. | צור הפניה ברורה לייצור. |
| 4. ייצור | עקוב אחר עדכוני ייצור. | לחתוך, להבריק, לקדוח, לקצה, לחזק או להרכיב כפי שאושר. | הפק חלקי שיש מוגמרים בצורה מדויקת. |
| 5. QC ואריזה | סקור תמונות או סרטונים של QC לפני המשלוח. | בדוק מידות, גימור, קצוות, תוויות והגנה על ארגזים. | צמצם את סיכון ההגעה וההתקנה. |

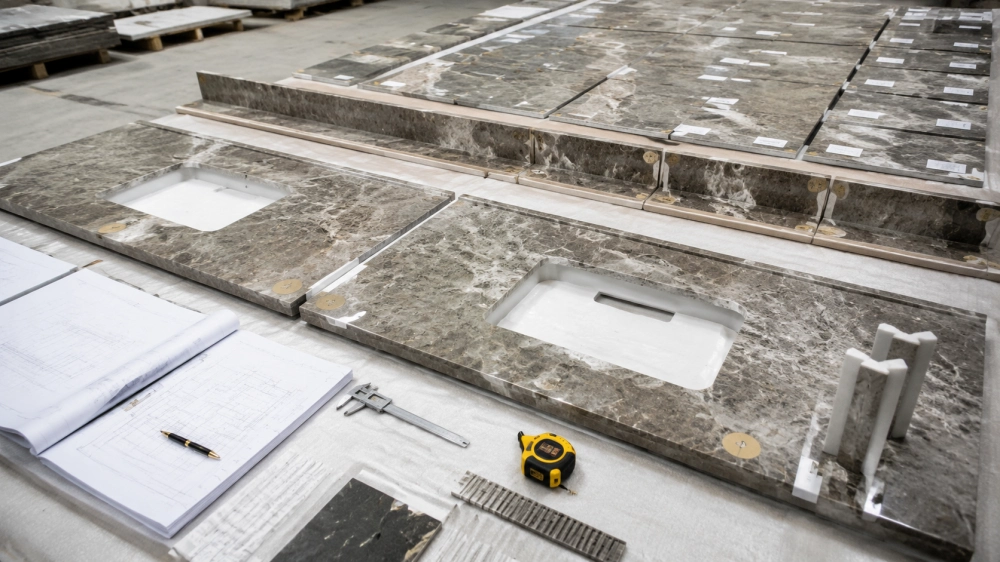

בקרת איכות לפני המשלוח
בקרת איכות חשובה במיוחד לייצור שיש בהתאמה אישית מכיוון שכל יצירה מיוצרת עבור מיקום ספציפי. שלא כמו אריחים סטנדרטיים, חלקים מותאמים אישית לא תמיד ניתנים להחלפה מהירה מהמלאי. אם חלק העליון של כיור האמבטיה של המלון או לוח הקיר של הלובי שגוי, הפרויקט עלול לעמוד בפני עיכוב בהתקנה, עלות החלפת הובלה אווירית או סיכון-לשינוי באתר.
תהליך QC מעשי צריך לכלול בדיקת חומר לפני חיתוך, בדיקת מידות לאחר חיתוך, בדיקת קצה ומשטח לאחר ליטוש, אישור חיתוך, פריסה יבשה עבור לוחות קיר או חלקים מותאמים לספרים, בדיקת תווית ובדיקת אריזה סופית. תמונות וסרטונים שימושיים מכיוון שהם מאפשרים לקונים בחו"ל לבחון את ההתקדמות לפני שהסחורה עוזבת את המפעל.
עבור פרויקטים משטחים, הקונים עשויים להשתמש בהפניות כגוןייצור משטחי לוח שישכדי להבין כיצד ניתן לתכנן משטחי שיש, קצוות וחלקי משטח מוגמרים לשימוש מותאם אישית למגורים או מסחריים.
בקרת סיכונים אריזה ולוגיסטית
חלקי שיש מותאמים אישית הם לרוב שבירים יותר מאשר לוחות מכיוון שהם עשויים לכלול חיתוכים, קצוות דקים, מצנפים, רצועות צרות ארוכות, חורים קדחו או רכיבים מעוצבים. אריזה טובה אינה תוספת אופציונלית. זה חלק מפתרון הייצור.
עבור הזמנות יצוא, יש להגן על חלקי שיש מוגמרים באמצעות קצף, סרט פלסטיק, מגני פינות, חומרי מרווח וארגזי עץ חזקים. יש לארוז חלקים כבדים לפי צורתם ורצף ההתקנה שלהם. כל חלק צריך להיות מסומן בצורה ברורה כדי שהמתקין יוכל לזהות את מיקומו לאחר ההגעה. עבור לוחות קיר וחלקי מדרגות, תוויות ארגז יכולות לחסוך זמן משמעותי באתר.
על הקונים לשאול את הספק כיצד ייארזו החתיכות, האם הארגזים מתאימים לייצוא, האם קצוות שבירים יהיו מוגנים, האם מספרי החתיכות תואמים לשרטוטים, והאם יסופקו תמונות לפני טעינת המכולה או המשלוח.
טעויות רכש נפוצות בייצור שיש בהתאמה אישית
רוב בעיות הרכש קורות בגלל שהקונה והספק לא מאשרים מספיק פרטים לפני הייצור. הטעויות הבאות נפוצות בהזמנות בינלאומיות לשיש בהתאמה אישית.
| טָעוּת | תוֹצָאָה | שיטת מניעה |
|---|---|---|
| שולח רק תמונות במקום ציורים | הספק אינו יכול לצטט או לפברק במדויק. | ספק שרטוטי CAD, PDF, מידות והערות. |
| התעלמות מפרטי הגזרה | כיור, ברז, כיריים או מתקן עשויים שלא להתאים. | אשר את גודל הגזרה, המיקום, הרדיוס ופרטי הדגם. |
| אישור חומר ללא פריסת לוח | ורידים עשויים שלא להתיישר על פני משטחים גלויים. | בקש תמונות לוחות, תוכנית חיתוך או פריסה יבשה עבור אזורי מפתח. |
| בחירה רק לפי המחיר הנמוך ביותר | עלויות נסתרות עשויות להופיע בייצור, אריזה, החלפה או עיכוב. | השווה חומר, ייצור, QC, אריזה ולוגיסטיקה ביחד. |
| אין סקירת QC סופית לפני המשלוח | בעיות עשויות להתגלות רק לאחר ההגעה. | בקש תמונות או סרטונים עבור מידות, קצוות, תוויות ואריזה. |
איזה מידע צריכים קונים לשלוח להצעת מחיר?
הצעת מחיר טובה תלויה במידע חקירה טוב. אם הקונה מבקש רק "מחיר שיש בהתאמה אישית", הספק לא יכול לחשב במדויק. הספק צריך לדעת האם הפרויקט הוא משטח עבודה, משטח איפור, פאנל קיר, גרם מדרגות, אח, משטח שולחן, משטח בר או חבילת אבן פנימית מלאה.
לקבלת הצעת מחיר מדויקת יותר, על הקונים להכין את הפרטים הבאים:
- סוג פרויקט: מלון, וילה, דירה, פנים מסחריים, פרויקט מגורים, הזמנת מפיץ או חבילת קבלן.
- אזור יישום: משטח עבודה, משטח איפור, פאנל קיר, רצפה, גרם מדרגות, אח, משטח בר, משטח שולחן, אדן חלון, סף או פריט מותאם אישית אחר.
- שרטוטים: CAD, PDF, שרטוט חנות, מדידת אתר או סקיצה עם מידות.
- העדפת חומר: צבע שיש, תמונת התייחסות, גימור, עובי ותוחלת איכות.
- כמות: מספר חתיכות, מטרים רבועים, מטרים ליניאריים או לוח זמנים לחדר.
- פרטי ייצור: פרופיל קצה, גזרות, חורים, חריצים, מחזירים, מצנפים, למינציה, חיזוק וגיבוי.
- יעד: נמל, עיר, אתר עבודה או כתובת מחסן במידת הצורך.
- ציר זמן: מועד אחרון לדוגמא, מועד אחרון לייצור, מועד אחרון למשלוח ולוח זמנים להתקנה.
כיצד HRST STONE תומך בפרויקטי שיש מותאמים אישית-CAD
HRST STONE תומך בקונים בינלאומיים עם בחירת חומרים, סקירת CAD וציור, ייצור מותאם אישית, מעקב אחר פרויקטים, בדיקת QC, אריזות יצוא מחוזקות ותיאום משלוח. עבור קונים המנהלים חבילות אבן בבתי מלון, וילות, מסחר או מגורים, תמיכה זו-באחת מסייעת לצמצם פערי תקשורת בין עיצוב לייצור.
לייצור שיש מותאם אישית משרטוטי CAD, HRST STONE יכול לעזור בבדיקת מידות, להמליץ על חומרי שיש מתאימים, לאשר תמונות לוחות או סרטונים, להכין פרטי ייצור, לתמוך בפריסה יבשה עבור לוחות קיר, לבדוק גדלים וקצוות מוגמרים ולספק תמונות אריזה לפני המשלוח. תהליך זה שימושי במיוחד כאשר קונים זקוקים למספר סוגי מוצרים בהזמנה אחת, כגון משטחי איפור, משטחים, לוחות קיר, ספים, מדרגות ופריטים דקורטיביים.
המטרה היא לא רק למכור שיש. המטרה היא לוודא שניתן לבחור, לייצר, לארוז, לשלוח ולהתקין את השיש בהתאם למידע המאושר על הפרויקט.
מסגרת בחירת ספק סופית
בבחירת ספק לפרויקטי CAD של ייצור שיש בהתאמה אישית, קונים לא צריכים לשפוט רק לפי המחיר הראשון. ספק אמין צריך להיות מוערך לפי גישה לחומר, הבנת שרטוט, ציוד ייצור, תקשורת טכנית, תהליך QC, שיטת אריזה, תמיכה במשלוח, ונכונות לקחת אחריות כאשר פרטי הפרויקט הופכים מורכבים.
עבור רכישות לוחות פשוטות, המחיר עשוי להיות נקודת ההשוואה העיקרית. עבור ייצור מותאם אישית, בקרת סיכונים הופכת חשובה יותר. ספק שיכול למצוא בעיות שרטוט לפני חיתוך עשוי לחסוך לקונה יותר כסף מספק שמציע רק מחיר יחידה נמוך. ספק אשר אורז ומתייג בקפידה עשוי למנוע עיכובים בהתקנה. ספק המספק תמונות ייצור ורשומות QC יכול להפחית את אי הוודאות עבור צוותי פרויקטים בחו"ל.
שאלות נפוצות
1. כיצד אוכל לבחור ספק אמין לייצור שיש בהתאמה אישית משרטוטי CAD?
בחר ספק שיכול להבין שרטוטי CAD, לסקור פרטים טכניים, להמליץ על חומרי שיש מתאימים, לספק יכולת ייצור, לבדוק חלקים מוגמרים ולארגן אריזות יצוא בטוחות. על הספק לדון במידות, קצוות, גזרות, פריסת לוחות, QC, אריזה ומשלוח במקום לצטט רק מחיר חומר.
2. אילו רישומים דרושים לייצור שיש בהתאמה אישית?
שרטוטי CAD הם הטובים ביותר, אבל שרטוטי חנות PDF, שרטוטי מדידת אתרים, סקיצות עם מידות ברורות ותמונות התייחסות יכולים גם לעזור. לייצור מדויק, הספק צריך גדלים מוגמרים, עובי, פרופילי קצה, גזרות, מיקומי חורים, הערות התקנה, כמות ודרישות חומר.
3. האם ניתן לייצר משטחי שיש ומשטחי איפור ישירות משרטוטי CAD?
כן, ניתן לייצר משטחי שיש ומשטחי איפור משרטוטי CAD אם כל הפרטים המרכזיים מאושרים. על הקונים לספק מידות ארונות, דגמי כיור או כיור, מיקומי חור בברז, פרטי כיסוי גב, פרופילי קצה, החזרות לקירות וכל דרישות התקנה מיוחדות.
4. למה חשוב QC לפני משלוח חתיכות שיש מותאמות אישית?
QC חשוב מכיוון שחלקי שיש מותאמים אישית מיוצרים עבור מיקומי פרויקט ספציפיים. אם המידות, הגזרות, הקצוות, הגימור, התוויות או האריזה שגויים, הבעיה עלולה לגרום לעיכוב בהתקנה לאחר ההגעה. תמונות וסרטונים של QC לפני-משלוח עוזרים לקונים לבדוק את הסחורה לפני שהם עוזבים את המפעל.
5. איזה מידע עלי לשלוח כדי לקבל הצעת מחיר מדויקת?
שלח את סוג הפרויקט, אזור היישום, שרטוטי CAD או PDF, מידות, העדפת חומר, עובי, גימור, כמות, פרטי קצה, גזרות, יעד וציר זמן. ככל שהמידע שלם יותר, כך הצעת המחיר וייעוץ הייצור של הספק יהיו מדויקים יותר.
הפניות
- מכון אבן טבעית.מדריך לעיצוב אבן מימד. התייחסות טכנית לבחירת אבן טבעית, ייצור, התקנה ופירוט פרויקטים.
- ASTM הבינלאומי.מפרט תקן ASTM C503/C503M עבור אבן ממדי שיש. תקן ייחוס לסיווג ודרישות של אבן מממד שיש.
- מכון השיש של אמריקה / מכון אבן טבעית.עלונים טכניים של תעשיית האבן והדרכה לטיפול. הדרכה בתעשייה לשימוש באבן, שיקולי ייצור ומודעות לתחזוקה.
- ניסיון בפרויקט HRST STONE. זרימת עבודה פנימית עבור סקירת ציור CAD, ייצור שיש מותאם אישית, פריסה יבשה, בדיקת QC, אריזת יצוא מחוזקת ותיאום פרויקטים בינלאומיים.
